در دنیای صنعت و ماشینآلات، ترمز الکترو موتور یکی از اجزای حیاتی است که نقش تعیینکنندهای در ایمنی، دقت و طول عمر سیستمهای محرکه دارد. این قطعه، که گاهی به نام الکتروموتور ترمز دار هم شناخته میشود، نه تنها حرکت را متوقف میکند، بلکه از شتاب ناخواسته، سقوط بار، یا آسیب به تجهیزات جلوگیری میکند. اگر در کارخانه، آسانسور، جرثقیل یا حتی دستگاههای بستهبندی کار می شود.
انواع ترمز الکترو موتور
وقتی صحبت از ترمز الکترو موتور میشود، اولین چیزی که باید بدانیم این است که ترمزها یکسان نیستند. هر نوع ترمز برای کاربرد خاصی طراحی شده و انتخاب نادرست میتواند منجر به خرابی، کاهش راندمان یا حتی حوادث شود. در ادامه، مهمترین انواع ترمز الکترو موتور را بررسی میکنیم:
- ترمز الکترومغناطیسی(EMI)
این نوع ترمز با استفاده از میدان مغناطیسی کار میکند. وقتی جریان قطع میشود، فنرها دیسک ترمز را فشار میدهند و شفت متوقف میشود. در الکترو موتور سه فاز بسیار رایج است.
- ترمز مکانیکی
بر پایه اصطکاک فیزیکی کار میکند. لنتها مستقیماً روی دیسک یا درام فشار وارد میکنند. در محیطهای مرطوب یا گردوغباری عملکرد بهتری دارد.
- ترمز هیدرولیکی
با فشار روغن کار میکند. برای بارهای سنگین و توقف نرم مناسب است، اما پیچیدگی نصب و نگهداری بیشتری دارد.
- ترمز اینورتر(VFD Brake)
در واقع ترمز نیست، بلکه با کنترل فرکانس، موتور را به آرامی متوقف میکند. در ترمز الکترو موتور موتوژن گاهی به عنوان گزینه کمکی استفاده میشود.
نکته مهم: انتخاب نوع ترمز به عوامل زیر بستگی دارد:
- وزن بار
- سرعت چرخش
- تعداد توقف در ساعت
- محیط کاری (دما، رطوبت، گردوغبار)
مگنت ترمز الکترو موتور
یکی از پرکاربردترین اجزا در ترمز الکترو موتور، مگنت ترمز است. این قطعه، قلب سیستم ترمز الکترومغناطیسی محسوب میشود. مگنت معمولاً از جنس فریت یا نئودیمیوم ساخته میشود و با ایجاد میدان مغناطیسی قوی، دیسک ترمز را آزاد یا قفل میکند.
نحوه کار مگنت ترمز
- حالت عادی (موتور روشن):جریان به مگنت میرسد → میدان مغناطیسی ایجاد میشود → فنرها فشرده میشوند → دیسک آزاد میشود → شفت میچرخد.
- حالت ترمز (جریان قطع):میدان مغناطیسی از بین میرود → فنرها دیسک را فشار میدهند → شفت متوقف میشود.
مزایای مگنت ترمز
- سرعت پاسخدهی بالا (کمتر از ۵۰ میلیثانیه)
- عمر طولانی (تا ۱میلیون سیکل)
- صدای کم
- عدم نیاز به تنظیم مداوم
مشکلات رایج مگنت
- سوختن کویل در اثر ولتاژ بالا
- کاهش قدرت مغناطیس به مرور زمان
- حساسیت به گردوغبار و رطوبت
توصیه: در سیم پیچی و تعمیر انواع الکترو موتور، حتماً وضعیت مگنت را بررسی کنید. یک مگنت ضعیف میتواند کل سیستم ترمز را از کار بیندازد.

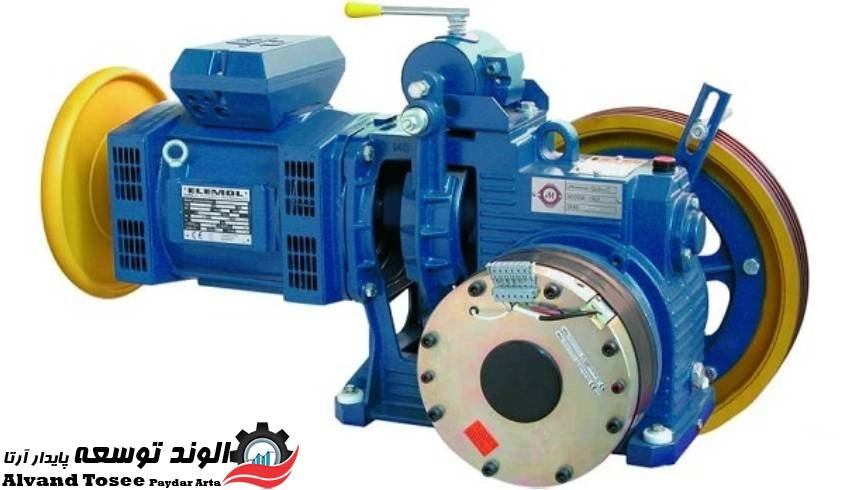

ترمز مغناطیسی الکتروموتور
ترمز مغناطیسی الکتروموتور در واقع همان ترمز الکترومغناطیسی است، اما با تمرکز بر فناوری مغناطیسی دائمی (Permanent Magnet). در این نوع، از آهنربای دائمی استفاده میشود و برای آزاد کردن ترمز، نیاز به جریان الکتریکی است.
تفاوت ترمز مغناطیسی با الکترومغناطیسی
ویژگی | ترمز مغناطیسی | ترمز الکترومغناطیسی |
آهنربا | دائمی | موقت (کویل): |
مصرف برق | فقط در لحظه آزادسازی | مداوم در حالت کار: |
ایمنی | بالاتر (Fail-Safe) | وابسته به جریان: |
قیمت | گرانتر | اقتصادیتر: |
کاربردهای ترمز مغناطیسی
- آسانسورهای پرسرعت
- جرثقیلهای سقفی
- دستگاههای پزشکیMRI، ربات جراحی
- رباتیک صنعتی
مثال واقعی: در الکترو موتور سه فاز موتوژن سری EX، از ترمز مغناطیسی برای توقف اضطراری در کمتر از ۰.۱ ثانیه استفاده میشود.
ترمز مکانیکی الکتروموتور
اگرچه ترمزهای مغناطیسی پیشرفته هستند، اما ترمز مکانیکی الکترو موتور همچنان در بسیاری از صنایع جایگاه خود را حفظ کرده است. این نوع ترمز بر پایه اصطکاک فیزیکی کار میکند و نیازی به برق ندارد.
اجزای اصلی ترمز مکانیکی
- دیسک یا درام– سطح تماس
- لنت ترمز– معمولاً از مواد آزبستی یا سرامیکی
- فنر فشاری– ایجاد نیروی ترمزگیری
- اهرم یا پیستون– فعال سازی ترمز
مزایای ترمز مکانیکی
- عدم وابستگی به برق (مناسب برای محیطهای انفجاری)
- هزینه اولیه پایین
- مقاومت بالا در برابر دما و رطوبت
- قابلیت تنظیم دستی
معایب ترمز مکانیکی
- سایش لنت (نیاز به تعویض دورهای)
- صدای بیشتر
- زمان پاسخدهی طولانی تر (۰.۳ تا ۱ ثانیه)
کاربرد عملی: در کارگاه های ساخت الکترو موتور، از ترمز مکانیکی برای تست اولیه شفت استفاده میشود.
ترمزالکترو موتور سه فاز
ترمز الکترو موتور سه فاز یکی از پرکاربرد ترین ترکیبها در صنعت است. الکتروموتورهای سه فاز به دلیل گنبد بالا، راندمان بهتر و توانایی کار در بارهای سنگین، انتخاب اول کارخانه ها هستند. حالا وقتی ترمز الکترو موتور سه فاز به آن اضافه میشود، ایمنی و کنترل به سطح بالاتری می رسد.
چرا ترمز در موتور سه فاز ضروری است؟
- اینرسی بالا:موتورهای سه فاز پس از قطع جریان، تا چند ثانیه میچرخند.
- بارهای معلق:مانند بالابر، جرثقیل، نوار نقاله.
- توقف دقیق:در خطوط تولید CNC یا بسته بندی.
انواع ترمز مناسب برای موتور سه فاز
- ترمزDC تزریقی – با یک سوساز خارجی
- ترمزAC مستقیم – بدون نیاز به مبدل
- ترمز اینورتر + مقاومت– برای توقف نرم
نکته : اگر به دنبال ترمز الکترو موتور موتوژن هستید، مدلهای سری YB3 با ترمز DC تزریقی، پرفروش ترین گزینه در بازار ایران هستند.
کاربردهای ترمز الکتروموتور
ترمز الکتروموتور فقط یک قطعه نیست؛ یک ضرورت ایمنی است. در ادامه، مهمترین کاربردها را بررسی میکنیم:
- آسانسور و بالابر
- جلوگیری از سقوط کابین
- توقف دقیق در طبقات
- استاندارد ایمنی الزامی (ماده ۱۶آییننامه آسانسور)
- جرثقیل و وینچ
- نگه داشتن بار در ارتفاع
- توقف اضطراری
- کاهش شوک به سازه
- دستگاههای بستهبندی
- توقف لحظهای نوار
- جلوگیری از چروک شدن فیلم
- افزایش دقت برش
- ماشینآلاتCNC
- قفل شفت در موقعیت دقیق
- جلوگیری از لغزش ابزار
- افزایش عمر بلبرینگ
- نوار نقاله
- کنترل سرعت در سراشیبی
- توقف فوری در خطا
- کاهش ریزش مواد
آمارجالب: طبق گزارش انجمن صنایع ایران، ۸۵٪ حوادث جرثقیل مربوط به عدم وجود یا خرابی ترمز الکتروموتور است.
مزایا و معایب ترمز الکترو موتور
مزایا | معایب |
افزایش ایمنی | هزینه اولیه بالاتر: |
توقف سریع و دقیق | نیاز به نگهداری دورهای: |
کاهش سایش مکانیکی | حساسیت به گردوغبار (در مدلهای مغناطیسی): |
طول عمر بیشتر موتور | پیچیدگی نصب در برخی مدلها: |
انطباق با استانداردهای جهانی | مصرف برق اضافی (در مدلهای EMI): |
نکات خرید ترمز الکتروموتور
اگر قصد فروش ترمز الکتروموتور یا خرید آن را دارید، این نکات را فراموش نکنید:
- تطابق با توان موتور
- ترمز باید حداقل ۱.۵برابر گشتاور اینرسی موتور را تحمل کند.
- مثال: موتور ۵.۵کیلووات → ترمز حداقل ۲۰ نیوتن متر
- ولتاژ ترمز
- DC ۲۴ولت (رایج در موتوژن)
- DC ۹۰ولت (در مدلهای چینی)
- AC ۲۲۰ولت (برای ترمزهای مکانیکی)
- برند معتبر
- موتوژن تبریز– کیفیت بالا، خدمات پس از فروش
- الکتروژن– قیمت مناسب
- زیمنس– برای کاربردهای سنگین
- گارانتی و خدمات
- حداقل ۱۲ماه گارانتی
- دسترسی به سیم پیچی و تعمیر انواع الکتروموتور
لیست پیشنهادی برای خرید ترمز الکتروموتور:
- ترمزDC ۲۴ ولت، ۱۵ نیوتن متر
- کیت لنت یدک
- یکسوساز داخلی
- دفترچه راهنمای فارسی
نگهداری و عیب یابی ترمز الکتروموتور
حتی بهترین الکتروموتور ترمز دار هم نیاز به نگهداری دارد. در ادامه، چک لیست حرفهای را ببینید:
چک لیست ماهانه
- بررسی صدای غیرعادی
- تست زمان توقف (باید کمتر از ۰.۳ثانیه باشد)
- تمیز کردن گردوغبار از مگنت
- چک کردن اتصالات برقی
علائم خرابی
- تأخیر در ترمزگیری
- بوی سوختگی از کویل
- لرزش شفت پس از توقف
- روشن ماندن چراغ خطا در اینورتر
راهحلهای سریع
- تعویض لنت (هر ۶ماه در محیط گردوغباری)
- تنظیم فاصله هوا(Air Gap) به ۰.۳ میلیمتر
- تست مقاومت کویل (باید بین ۵۰–۱۰۰اهم باشد)
هشدار: هرگز ترمز را در حالت بار کامل تست نکنید. ابتدا در حالت بیباری امتحان کنید.
ترمزالکتروموتور موتوژن
برند موتوژن یکی از پیشگامان تولید ترمز الکترو موتور موتوژن در ایران است. مدلهای سری EX و YB3 با ترمز DC تزریقی، انتخاب اول کارخانجات فولاد، سیمان و خودروسازی هستند.
ویژگیهای ترمز موتوژن
- کلاس حفاظت IP55
- تحمل دمای ۴۰- تا ۸۰+ درجه
- ترمز دوطرفه(Double Disk) در مدلهای سنگین
- سازگار با اینورترهایABB و Siemens
نتیجهگیری
ترمز الکترو موتور چیزی فراتر از یک قطعه جانبی است؛ یک سرمایهگذاری برای ایمنی، دقت و طول عمر تجهیزات شماست. از انواع ترمز الکترو موتور گرفته تا مگنت ترمز، ترمز مغناطیسی و ترمز مکانیکی، هر کدام ویژگیها و کاربردهای خاص خود را دارند. در ترمز الکترو موتور سه فاز، انتخاب درست میتواند جلوی میلیونها تومان خسارت را بگیرد.
اگر در صنعت فعالیت میکنید، فراموش نکنید که الکتروموتور ترمز دار، ترمز الکترو موتور موتوژن و خدمات سیم پیچی و تعمیر انواع الکترو موتور، زنجیرهای هستند که بدون هیچ حلقهای، کامل نمیشوند.
برای فروش ترمز الکترو موتور یا مشاوره فنی، با کارشناسان معتبر مشورت کنید. یک ترمز خوب، نه تنها موتور را متوقف میکند، بلکه آینده کسبوکار شما را هم ایمن میسازد.
